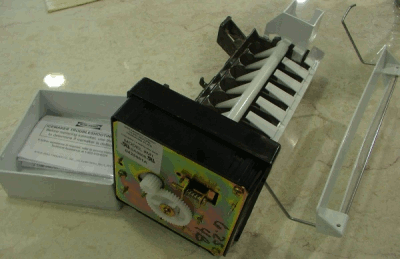

Примерно с 1994 года в России стали продаваться холодильники со встроенной системой выработки льда. Основной блок этой системы - льдогенератор.Он представляет собой практически автономное устройство и располагается в морозильном отделении. Один из вариантов конструкций льдогенераторов показан на рис.а

Рис.а

Корпус льдогенератора отлит из силуминового сплава и в его дно запрессован нагревательный элемент -ТЭН(около 170 ватт). Известно,что лед получается при замерзании воды, а для того чтобы вода поступала в льдогенератор в составе схемы есть электромагнитный клапан к которому и подключается шланг от водяной магистрали. На рис.б, показана одна из принципиальных схем самого льдогенератора.Она достачочно проста и обеспечивает надежность работы устройства.Главное-чтобы в морозильном отделении была достаточно низкая температура (не менее 12-15 градусов).

Рис.б

Итак,включаем льдогенератор опустив проволочную рамку-щуп вниз.Включается клапан подачи воды и одновременно с ним -синхромотор. Синхромотор через редукторную шестерню вращает кулачковый вал с выступами.Через две-три секунды срабатывает один из трех микровыключателей и клапан подачи воды отключается.Для регулировки времени подачи воды в льдогенераторе имеется специальный винт со знаками "плюс" и "минус". После замерзания воды замыкаются контакты термостата и включаются ТЭН и синхромотор.Происходит выгрузка восьми кусочков льда в корзину расположенную под льдогенератором. Контакты термостата при нагреве размыкаются и снова подается вода и так до тех пор пока корзина не наполнится льдом.При этом рамка-щуп горкой льда поднимается в верхнее положение и выработка льда прекращается. После выгрузки льда из корзины процесс начнется снова.Если рамку поднять в самое крайнее положение,до щелчка, то льдогенератор выключится совсем.Какие основные дефекты возникают в льдогенераторах? Возможен выход из строя клапана подачи воды.Проверяют клапан подав напряжение питания на обмотку(убедившиь что давление в магистрали есть). Делать это нужно кратковременно чтобы не переполнилась ванночка льдогенератора,либо отсоединив шланг идущий от клапана к льдогенератору. Очень часто отказы возникают в микровыключателях:обугливаются и перестают замыкаться контакты.Микровыключатели легко заменяются. Возможно также изменение положения шестерни редуктора.В таком случае ее снимают и выставляют заново так чтобы сработал микровыключатель подающий питание на клапан.При это нельзя допускать изменения положения зубцов рычага выгрузки льда.При перегорании теплового предохранителя его контакты допустимо замкнуть накоротко ,устранив причину вызвавшую его перегорание(возможно замкнул микровыключатель подающий напряжение питания на ТЭН).Вышедшие из строя ТЭН и термостат,как и синхромотор возможно заменить только сняв их с другого льдогенератора-донора. К слову будет сказано: ТЭН приклепан к днищу ванночки (корпусу) льдогенератора.
